В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511

Максимальная длина рамы/двери, мм2400Минимальная длина обработки, мм70Максимальная глубина сверления, мм70Максимальная высота обрабатываемой заготовки (рамы/двери), мм1000Наклон сверлильной головы, град.+ 60º - 15ºМощность электродвигателя сверлильного узла, кВт*0,55Мощность электродвигателя узла вставки петель, кВт*0,55Мощность электродвигателя фрезерного узла, кВт0,88Габариты, мм2800х800х2100Масса (в упаковке), кг350 (380)

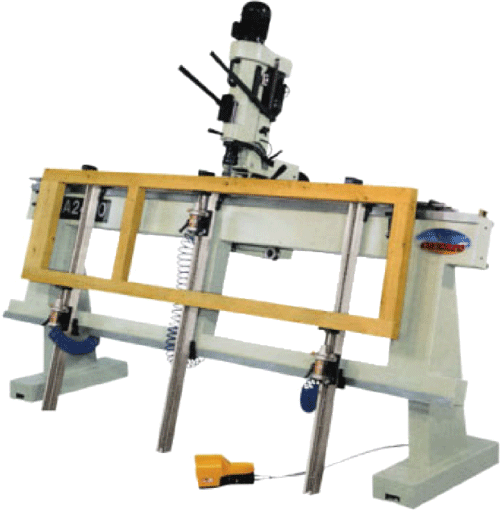

Технические характеристики FCA 2400:

По желанию заказчика возможна комплектация станка с различными обрабатывающими узлами: 1. Узел для сверления с функцией вкручивания фурнитуры; 2.Фрезерный узел для выборки паза под дверные петли.НАЗНАЧЕНИЕ:Предназначен для сверления сквозных и глухих отверстий, вкручивания петель за один проход под различную фурнитуру в конструкциях окон, а также для выборки пазов под дверные петли.ОБЛАСТЬ ПРИМЕНЕНИЯ:Применяется в мелкосерийном производстве, идеально подходит для применения на предприятиях и в цехах по производству оконных рам, дверей и других столярных изделий.ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:- Фиксация обрабатываемой детали осуществляется вертикальными передвижными пневмоцилиндрами с управлением от напольной педали;- Возможность установки различных обрабатывающих узлов (сверлильного с функцией вкручивания петель или фрезерного для выборки паза под дверные петли)*- Простота эксплуатации*По желанию заказчикаОБРАЗЦЫ УСТАНАВЛИВАЕМОЙ ФУРНИТУРЫПри комплектации станка узлом для сверления с функцией вкручивания возможна установка следующей фурнитуры:  При комплектации станка фрезерным узлом для выборки пазов возможна установка следующей фурнитуры:  СХЕМА ОБРАБОТКИОПЦИИ:- Двухсторонние упоры на передвижном суппорте; - Дополнительная опорная балка с пневмоцилиндром; - Дополнительный средний упор; - Сверлильный патрон под фурнитуру Ø9 мм, Ø 11 мм, Ø 13 мм, Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20мм. - Сверло под фурнитуру Ø 9 мм, Ø 11 мм, Ø 13 мм , Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20 мм. - Суппорт, для расположения оконной рамы в горизонтальном положении; - Увеличение высоты обрабатываемой заготовки до 1200 мм; - Узел для сверления и установки фурнитуры + парковочное место; - Фрезерный узел (для выборки паза) + парковочное место;- Цанга под фурнитуру Ø 9 мм, Ø 11 мм, Ø 13 мм, Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20 мм.
